Wie konstruiere ich das ? Könnte mir das einer auflösen und erklären wie er es gemacht hat ? Das wäre lieb .
Die Straße A und die Straße B sollen mit einem kreisförmigen Straßenbogen C verbunden werden .
Die Straßen A,B und das Verbindungsteil C sind 22m breit .
Der Winkel a (alpha) ist 63° groß und die Strecke PQ ist 70 m lang .
Zeichne mit Maßstab 1:1000.
Bestimme mit Geodreieck und Zirkel den Kreismittelpunkt . Wie groß sind die beiden Kreisradien ?
|
A.K. (akka)
Erfahrenes Mitglied
Benutzername: akka
Nummer des Beitrags: 105
Registriert: 05-2002
| | Veröffentlicht am Sonntag, den 02. Juni, 2002 - 09:50: |
|
Hallo Ann-Kathrin
was ist die Strecke PQ?
Nehme an es ist der Bogen; aber welcher? Außen oder innen?
Mfg K. |
Ann-Kathrin
Unregistrierter Gast
| | Veröffentlicht am Sonntag, den 02. Juni, 2002 - 13:22: |
|
Es ist der Innen Bogen .
Kannst du mir jetzt helfen ? |
A.K. (akka)
Erfahrenes Mitglied
Benutzername: akka
Nummer des Beitrags: 109
Registriert: 05-2002
| | Veröffentlicht am Sonntag, den 02. Juni, 2002 - 14:18: |
|
Hallo Ann-Kathrin

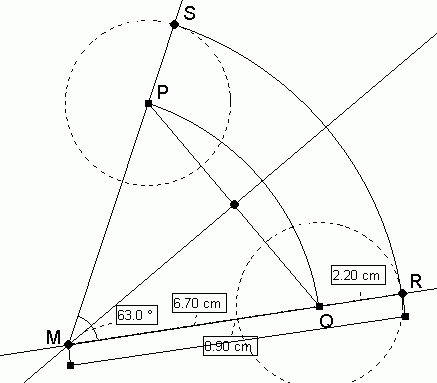

zeichne die Strecke PQ=7cm.
Konstruiere die Mittelsenkrechte zu PQ.
Trage in P oder Q den Winkel b=90-(1/2)a=58,5° ab.
Der Schnittpunkt des Winkelsschenkels mit der Mittelsenkrechten ist der Kreismittelpunkt M.
Zeichne einen Strahl von M durch P bzw. Q.
Kreisbogen um M mit dem Radisu MP von P bis Q (innerer Straßenbogen).
Kreis um P und Q mit den Radius r=2,2cm.
Schnittpunkte der Kreise mit den Strahlen MP und MQ sind die äußeren Punkte des Straßenbogens; also R bzw. S.
Kreis um M mit dem Radius MS=äußerer Straßenbogen.
Strecken MQ und MR messen.
r1=MQ=6,7cm entspricht 67m
r2=MR=8,9cm entspricht 89m
Mfg K.
|
Ann-Kathrin
Unregistrierter Gast
| | Veröffentlicht am Sonntag, den 02. Juni, 2002 - 15:10: |
|
Danke ..Vielen Dank für deine Hilfe .
Liebe Grüße Ann-Kathrin |
